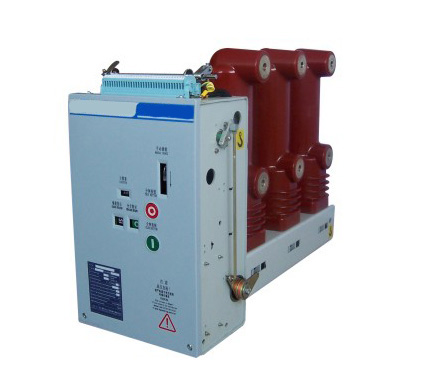

      ZN63(VS1)-12側裝式戶內高壓真空斷路器

      產品概述:

      ·產品概述
          ZN63(VS1)-12型側裝式真空斷路器系戶內高壓開關設備,適用于額定電壓12kV、頻率50Hz的三相電力系統中,作為保護和控制電器使用,由于真空斷路器的特殊優越性,尤其適用于需要額定電流下頻繁操作,或多次開斷短路電流的場所。
          ZN63(VS1)-12型側裝式真空斷路器采用固定式安裝,主要用于固定式開關柜,該斷路器既可單獨使用,又可用于環網供電、箱式變或各種非標供電系統。

      ·使用環境
      1. 環境溫度:不高于+40℃,不低于-15℃(允許在-30℃時儲運)。
      2. 海拔高度:不超過1000m。
      3. 相對濕度:日平均值不大于95%,月平均不大于90%,飽和蒸汽壓日平均值不大于2.2×10 MPa,
      月平均不大于1.8×10 MPa。
      4. 地震烈度:不超度8級。
      5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
      2. 海拔高度:不超過1000m。
      3. 相對濕度:日平均值不大于95%,月平均不大于90%,飽和蒸汽壓日平均值不大于2.2×10 MPa,
      月平均不大于1.8×10 MPa。
      4. 地震烈度:不超度8級。
      5. 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。

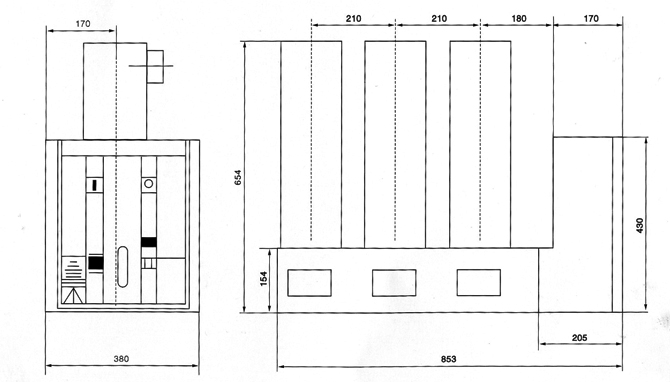

      ·外形尺寸(側裝式戶內高壓真空斷路ZN63(VS1)-12)


      ·主要技術參數(側裝式戶內高壓真空斷路ZN63(VS1)-12)

      序號 項目 單位 參數
      1 額定電壓 KV 12
      2 額定絕
      緣水平
      額定雷電沖擊耐受電壓峰值 KV 75
      1 min工頻耐壓
      42
      3 額定短路開斷電流 KA 20/25 31.5
      4 額定電流 A 630
      1250
      630
      1600
      2500
      5 額定熱穩定電流(有效值) KA 20/25 80
      6 額定動穩定電流(峰值) 63 80
      7 額定短路關合電流(峰值) 63
      8 額定短路開斷電流開斷次數 50
      9 二次回路工頻耐受電壓(1min) V 2000
      10 額定操作順序   分-0.3s-合分-180s合分
      11 額定熱穩定時間 S 4
      12 額定單個/背對背電容器組開斷電流 A 630/400
      13 機械壽命 10000
