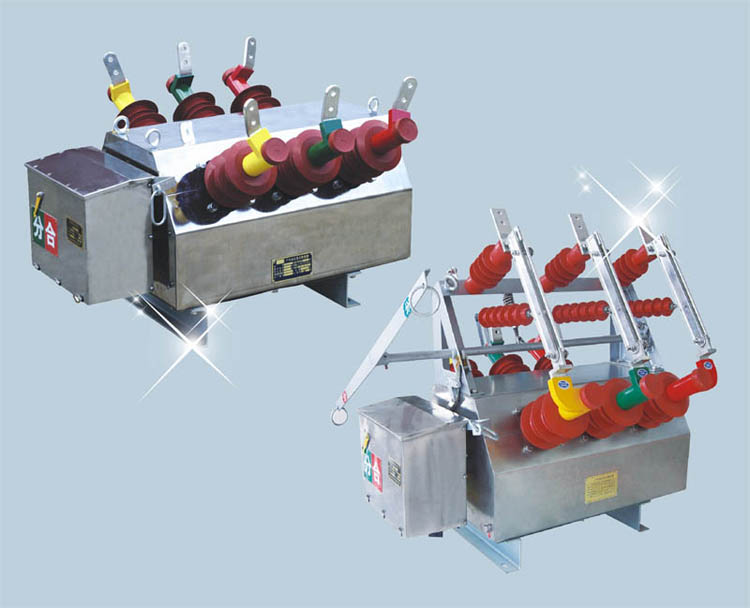

ZW6-12/630-1620型戶外高壓真空斷路器
產品概述:
產品概述
ZW6-12/630-12、20型戶外真空斷路器適用于12KV及以下交流50Hz的三相電力系統。 主要用于農網和城網作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所，還可作為城市市區12KV級電網的分段開關。
ZW6-12戶外高壓真空斷路器使用環境條件
(1)周?chē)諝鉁囟壬舷?40℃，下限-40℃；
(2)海拔高度不大于2000m；
(3)相對濕度：日平均不大于95%，月平均不大于90%；
(4)風壓不超過700Pa(相當于風速34m/s)
(5)空氣污穢程度按GB5582規定為Ⅳ級；
(6)地震烈度不超過8度。
技術參數
斷路器的額定技術參數見表1
|
序號
|
名稱
|
單位
|
參數
|
||
|
1
|
額定電流
|
KV
|
12
|
||
|
2
|
額定絕緣水平 |
1min |
干試 |
KV
|
42
|
|
耐壓
|
濕試(對地)
|
34
|
|||
|
雷電沖擊耐壓(峰值) |
|
75
|
|||
|
3
|
額定電流
|
A
|
630
|
||
|
4
|
額定頻率
|
Hz
|
50
|
||
|
5
|
額定短路開斷電流
|
KA
|
12.5、16、20
|
||
|
6
|
額定關合電流(峰值)
|
|
31.5、40、50
|
||
|
7
|
額定峰值耐受電流
|
KA
|
31.5、40、50
|
||
|
8
|
額定短時耐受電流4s
|
|
12.5、16、20
|
||
|
9
|
操作順序
|
|
分——0.3s——-合分——180s——合分
|
||
|
10
|
額定短路電流開斷次數 |
次
|
30
|
||
|
11
|
機械壽命
|
次
|
10000
|
||
|
12
|
額定操作電壓配CT彈簧操作機構
|
V
|
DA24V、48V、AC、DC110V、220V
|
||
|
13
|
觸頭允許磨損厚度
|
mm
|
3
|
||
|
14
|
過電流脫扣器額定電流
|
A
|
5
|
||
|
15
|
重量
|
Kg
|
130(標準型)
|
||
斷路器的裝配調整參數見表2
|
序號
|
項目
|
單位
|
參數
|
|
|
1
|
觸頭開距
|
mm
|
9±1
|
|
|
2
|
觸頭超程
|
3±1
|
||
|
3
|
平均合閘速度
|
m/s
|
0.6±0.2
|
|
|
4
|
平均分閘速度
|
1.0±0.2
|
||
|
5
|
觸頭合閘彈跳時間
|
ms
|
≤2
|
|
|
6
|
三相分閘同期性
|
ms
|
≤2
|
|
|
7
|
合閘時間
|
s
|
≤0.1
|
|
|
8
|
合閘時間
|
最高操作電壓
|
s
|
≤0.06
|
|
最低操作電壓
|
≤0.1
|
|||
|
9
|
每相回路直流電阻
|
μΩ
|
≤200
|
|
|
10
|
相間中心句距(滅弧室端)
|
mm
|
193
|
|

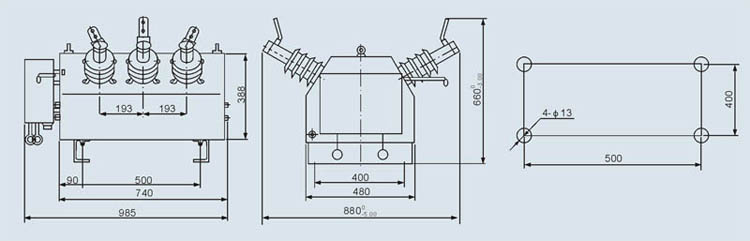

外形及安裝尺寸圖
ZW6-12戶外高壓真空斷路器產品訂貨須知事項
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
