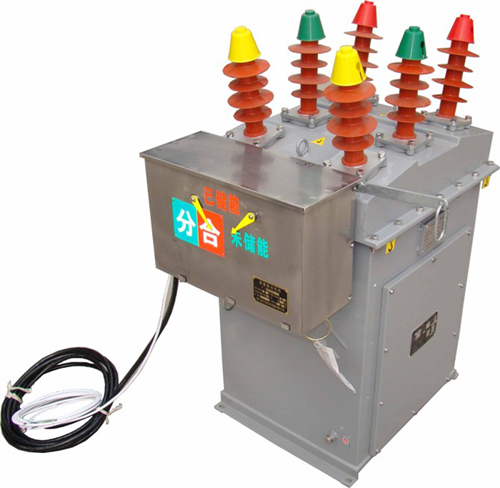

      ZW8-12加高型戶外柱上高壓真空斷路器

      產品概述:

      產品概述
      ZW8-12加高型系列戶外高壓真空斷路器具有自備操作電源AC220V(110V)和計量電壓互感器10000/100V(220V)。二相計量電流互感器0.2S變比任意選擇。具有過流跳閘功能。

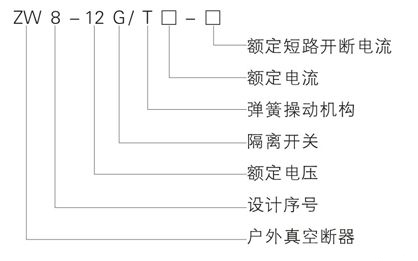

      型號及其含義


      主要技術參數
      序號
      名稱
      單位
      數據
      6.3KA
      12.5KA
      20KA
      1
      額定電壓
      kV
      12
      2
      最高工作電壓
      kV
      12
      3
      額定電流
      A
      630
      4
      額定短路負載開斷電流
      kA
      6.3
      12.5
      20
      5
      額定短路關合電流(峰值)
      kA
      16
      31.5
      50
      6
      額定峰值耐受電流
      kA
      16
      31.5
      50
      7
      額定短時1min耐受電流
      kA
      6.3
      12.5
      20
      8
      額定絕緣水平
      工頻耐壓(干式)
      kV
      42
      雷電沖擊耐壓(峰值)
      75
      9
      額定操作順序

      -0.3S-合分-180S-合分
      10
      機構壽命
      10000
      11
      額定短路開關電流開關次數
      30
      12
      操作機構額定合閘電壓
      V
      110,220
      13
      操作機構額定分閘電壓
      V
      110,220
      14
      觸頭開距
      mm
      11±1
      15
      超行程(觸頭彈簧壓縮長度)
      mm
      3
      16
      三相分、合閘不同期性
      ms
      ≤2
      17
      觸頭合閘彈跳時間
      ms
      ≤2
      18
      平均分閘速度
      m/s
      1.0±0.2
      19
      平均合閘速度
      m/s
      0.7±0.15
      20
      分閘時間
      最高操作電壓下
      s
      0.015-0.05
      最低操作電壓下
      0.03-0.06
      21
      合閘時間
      s
      0.025-0.05
      22
      各相主回路電阻(組合斷路器主回路電阻)
      μΩ
      ≤120(≤200)
      23
      動靜觸頭允許磨損累計厚度
      mm
      3

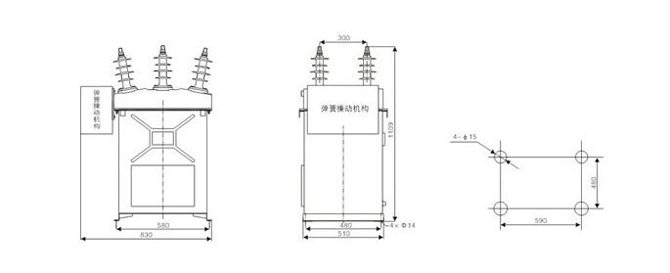

      外形及安裝尺寸圖



      訂貨須知事項:
      訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次,以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。

      售后服務:
      我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
      1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
      2.在接到報修通知后,七個工作日內趕到現場并解決問題。
      3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
      4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
      5.在保修期內,以下情況將實行有償維修服務;
      (1)由于人為或不可抗拒的自然現象而發生的損壞。
      (2)由于操作不當而造成的故障或損壞。
      (3)由于對產品的改造、分解、組裝而發生的故障或損壞.
